日本政府稀土金属采矿相关机密文件泄露-全球CTI监控

2026年1月22日，【暗网威胁情报监测系统发现】黑客泄露日本政府稀土金属采矿相关机密文件“Y190129KS1_(SJ研)TMW-4M3資料_小林.pptx”，该文件疑似日本政府或相关企业涉及稀土金属材料研发的机密文档。

20260125162115605-图片

分析背景：稀土金属（Rare Earth Elements, REE）在高科技产业中至关重要，包括航空发动机、电子设备和新能源领域。日本作为稀土依赖国，常通过政府资助研发高性能合金以减少进口依赖。
数据来源：基于提供的文档内容（PPTX文件）和泄露帖子图像。文档焦点在于TMW-4M3合金的试作磁盘制造，疑似用于涡轮机部件，涉及稀土或相关元素优化。

泄露文件分析

文档为PowerPoint格式，共4页，标题为“Y190129KS1_(SJ研)TMW-4M3資料_小林.pptx”。内容聚焦于TMW-4M3合金的3次和4次试作磁盘（disk）的组织结构、机械性能和制造优化。TMW-4M3疑似一种镍基高温超合金（Nickel-based superalloy），用于航空发动机涡轮磁盘（Turbine Disk），涉及稀土元素或类似添加剂以提升高温耐久性。

20260125162208712-图片

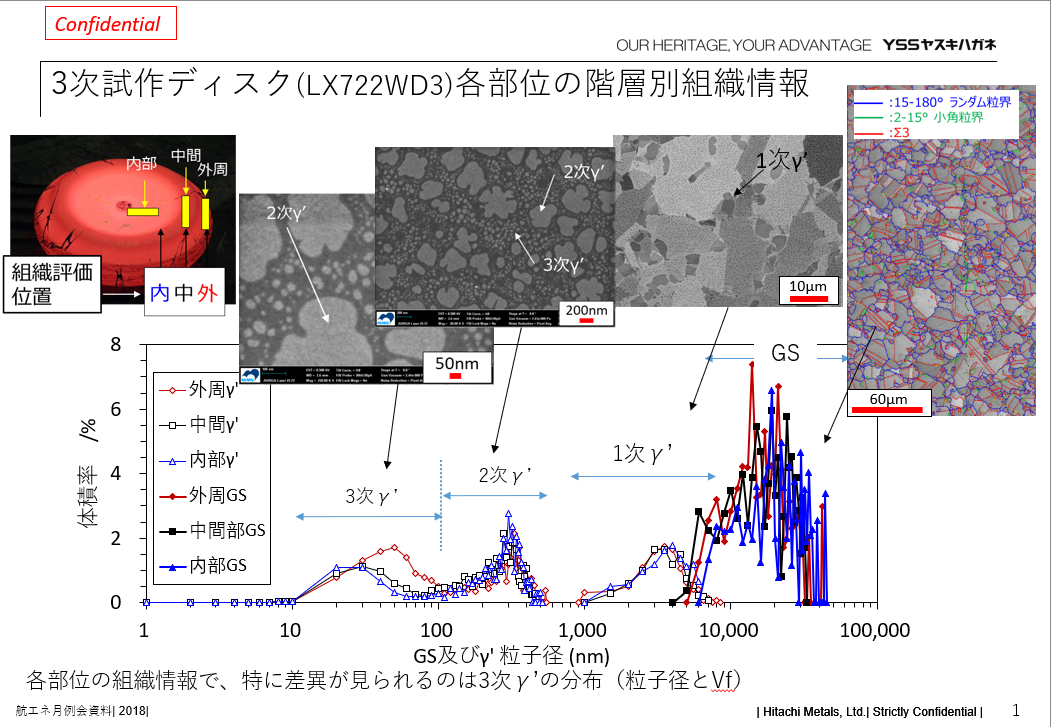

页面1：3次试作磁盘（LX722WD3）各部位组织信息

关键内容：描述磁盘不同部位的γ’相（gamma prime phase）分布。γ’相是超合金中的强化相，影响材料强度。
- 重点差异：在3次γ’（tertiary gamma prime）的粒子径和体积分数（Vf）上。各部位（外周、中间、内部）显示出分布不均，可能影响整体性能。
技术含义：这反映了材料微观结构优化，旨在提升高温下的蠕变抵抗（creep resistance）。稀土元素（如Y、Ce）常用于稳定γ’相，但文档未明确提及具体稀土成分。

页面2：3次试作磁盘的组织与拉伸特性对比

关键内容：
- 表格总结磁盘各部位（①外周部、②中间部、③内部）的组织参数，包括：
  - 平均晶粒尺寸（ASTM GS）：9.3~9.9（单位：#），对应微米级（11.6~14.4 μm）。
  - 1次γ’：Vf 30~35%，平均直径（d_ave）217~235 nm。
  - 2次γ’：Vf 4~9%，d_ave 17~25 nm。
  - 3次γ’：Vf 48~52%，d_ave 未完整，但总γ’ Vf 31.4~43.9%。
  - 总γ’：47.9%（推测）。
- 部位定义：内部（Radial方向，T/2厚度）、中間（Tangential方向，T/2）、外周（Tangential方向，T/2）。
性能分析：
- 0.2%屈服强度（YS）：外周部最高，原因归于3次γ’量多。
- 高温性能：760℃下维持高强度，直至3次γ’固溶。
技术含义：强调外周部强度优化，适合涡轮磁盘边缘高应力区。涉及稀土采矿的关联：合金优化可能依赖稀土添加剂（如用于抑制氧化或提升相稳定性）。

页面3：TMW-4M3 4次试作磁盘的制造

关键内容：
- 目标：对比3次试作（LX722WD1,3），维持引张、疲劳和切口蠕变特性。
- S社（疑似Siemens或日本供应商）评论：蠕变寿命需0.2~0.5%调整，成熟性优化。
- 成分调整：
  - B量：0.013%（降低20%，提升粒界强度但减少共晶γ’残存风险）。
  - Ti量：6.2%→6.0%（降低共晶γ’、斑点（freckle）和TCP相风险）。
  - Co量：25%→26.5%（补偿Ti减少导致的层错能（SFE）下降）。
- 热处理：保持GS同等，γ’固溶温度（solvus）降低约10℃。
  - LX722WD1：1139℃，1次γ’ 12%。
  - LX722WD3：1144℃，1次γ’ 10%。
  - 4次（LA915WD3）：1131℃，1次γ’ 10%目标。
技术含义：优化旨在大型铸锭生产，减少缺陷。稀土关联：B、Ti、Co调整可能间接依赖稀土稳定剂，日本政府常资助此类研发以摆脱中国稀土垄断。

页面4：4次试作磁盘的综合评价

关键内容：
- 热处理：(ST)1131℃, AC→OQ；(AG)650℃+760℃。
- 结果：平均GS#9.0，1次γ’ ≈9.9%，2次+3次γ’ ≈38.0%，总γ’ ≈47.9%。
- 性能提升：0.2%蠕变寿命时间为3次试作的1.8~2.0倍（725-760℃/552-630MPa）。
技术含义：达到目标，蠕变性能显著改善，适合高温应用如 jet 发动机。
